IMT Albi Crisis / Guided scenario

Corrective procedures on an emerging risk

A complete walkthrough of the IMT Albi Crisis use case: trigger two very different detections, validate the inferred one, deduce a collaborative solution, then make the risk actually occur and watch the corrective procedure start on its own.

Packaged scenario changed

The Default_With10Steps game scenario used below is no longer packaged. IMT Albi Crisis now ships Default Game Scenario in game_scenarios/Default_Game_Scenario/ with its 22 sensor datasets: a one-hour timeline of four dated instants (the Energy company social media message, then the planned actualities Analyze the gas leak at Rapsodee, Presence detected at Iomega and Alert detected at Iomega) and a story narrated in French and English. Its datasets emit preparation/principal pairs: the Gas Sensor Rapsodee dataset holds eight emissions and crosses the 650 threshold at the fourth one (656.5), not at a sixth value of 1213.1. The steps and captures below remain a historical example; see the scenario migration notes.

What this scenario demonstrates

Two detection mechanisms coexist in r-io suite, and they are not trusted the same way. A CEP rule matches a measurement against a threshold: the result is a fact, and the alert is raised directly. An ML inference reads a sentence and proposes a problem: the result is a hypothesis, and a human validates it before it enters the model.

The scenario then goes one step further than a plain deduction. The deduced solution carries a corrective procedure that is deployed but idle, waiting on an Event_Flow. Raising the probability of the emerging risk to certainty makes its actuality appear, the condition becomes true, and the corrective sub-process starts by itself — in parallel, without interrupting the nominal flow.

01 · Step

Trigger the deterministic detection (CEP)

The gas sensor feeds a quantitative rule: as soon as a measurement crosses the threshold configured on the sensor, a CEP rule creates the alert directly. No human confirmation is needed, because a threshold match is a deterministic fact rather than an inference.

  1. Open r-iosemit and stay on the Sensors tab.
  2. Type Gas Sensor Rapsodee in Search sensor, then click the sensor card.
  3. Click Play selected dataset step by step (the swipe_right_alt icon) in the Selected dataset action row.
  4. The sensor is not started yet: answer Yes to the confirmation.
  5. Click the same button five more times, leaving a couple of seconds between clicks.

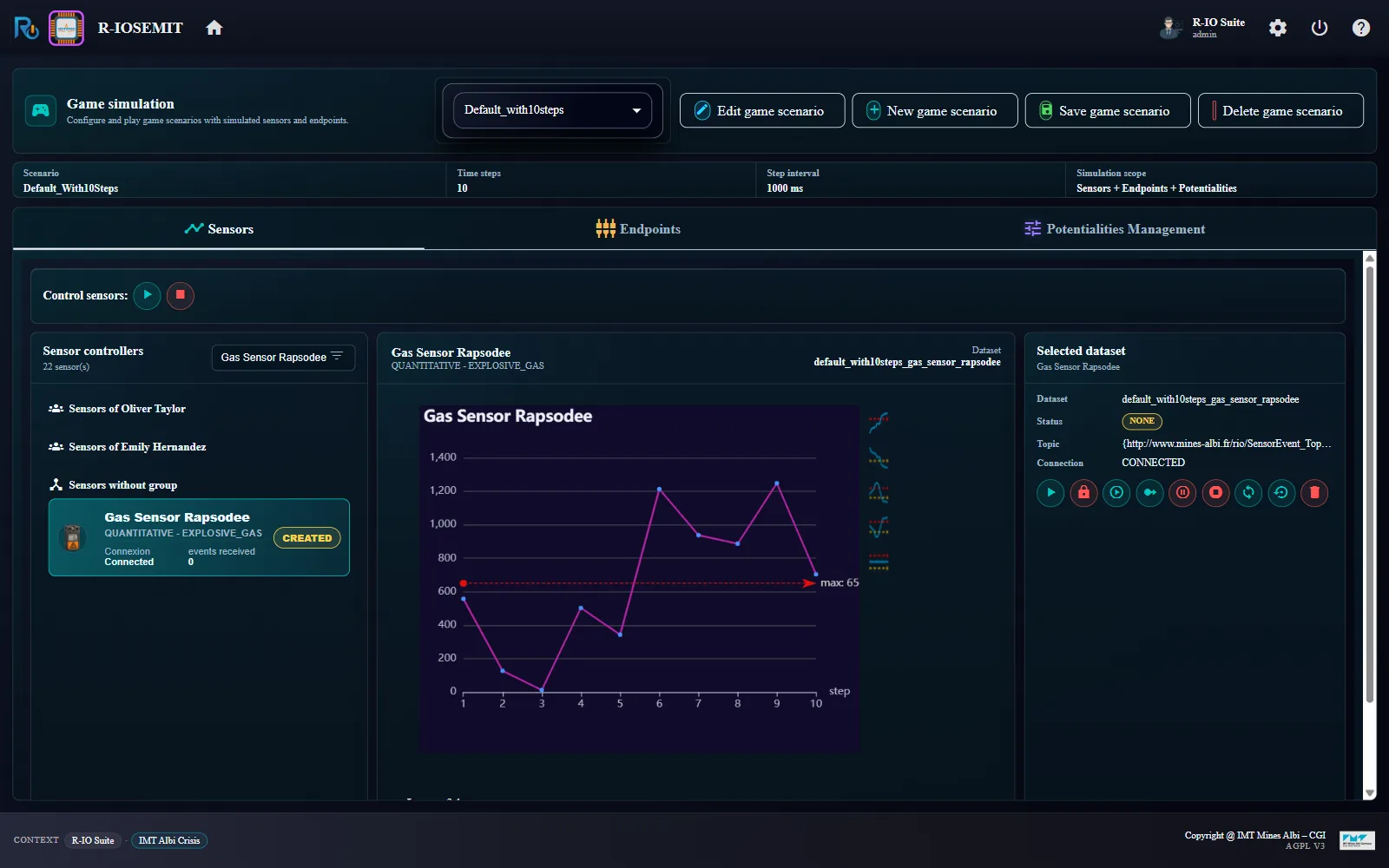

r-iosemit - the Gas Sensor Rapsodee controller, its 10-step dataset and the 650 threshold drawn on the chart.
r-iosemit - the Gas Sensor Rapsodee controller, its 10-step dataset and the 650 threshold drawn on the chart.

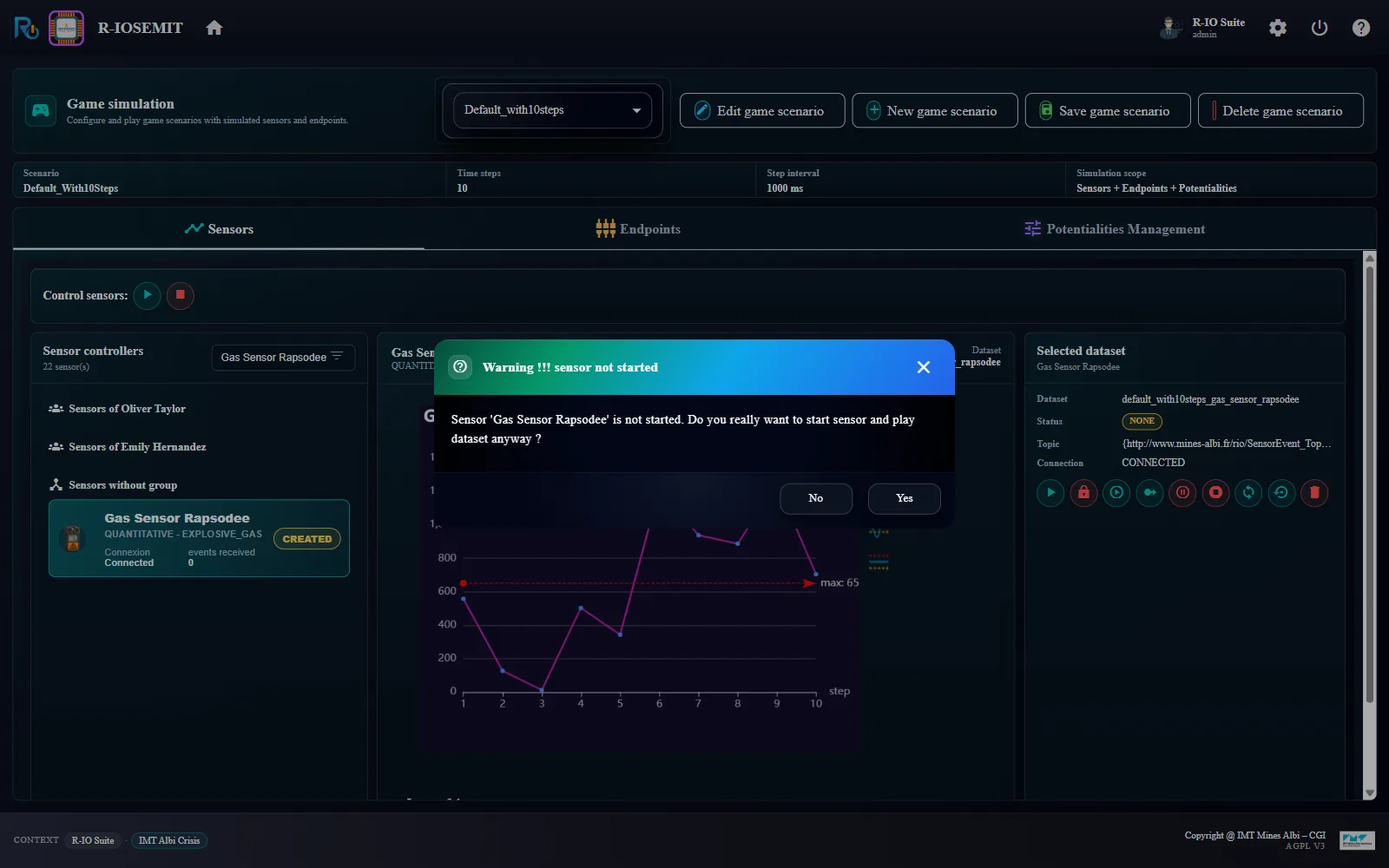

The sensor is still in CREATED state, so r-iosemit asks before starting it.
The sensor is still in CREATED state, so r-iosemit asks before starting it.

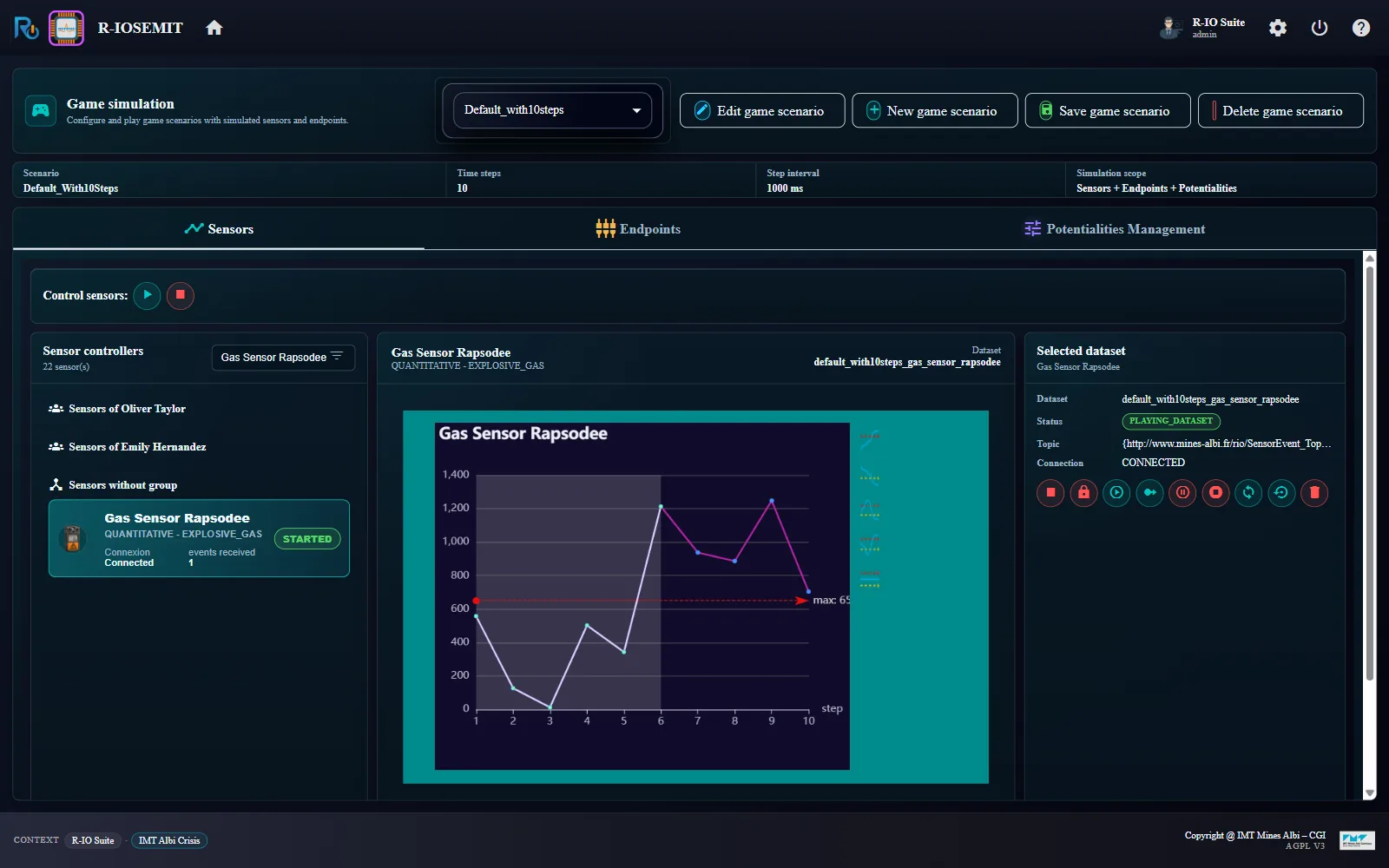

After six steps the sixth value (1213.1) has crossed the threshold and the CEP rule has fired.
After six steps the sixth value (1213.1) has crossed the threshold and the CEP rule has fired.

ResultThe sixth value of the dataset, 1213.1, crosses the 650 threshold declared on the sensor. The CEP rule fires immediately and produces a gas-leak alert together with the objective that treats it.

02 · Step

Trigger the inferred detection (ML)

The second sensor publishes natural-language messages. Its text is analysed by the gov.ai_chatbot module, which infers a problem from the sentence. Because this is an inference and not a measurement, its output is not trusted automatically: it needs a human decision in r-iota.

  1. Still in r-iosemit, search for Energy company social media and click the sensor card.
  2. Click Play selected dataset step by step once, and confirm the start if asked.
  3. Wait about ten seconds: the message is sent to the language model and the answer comes back asynchronously.

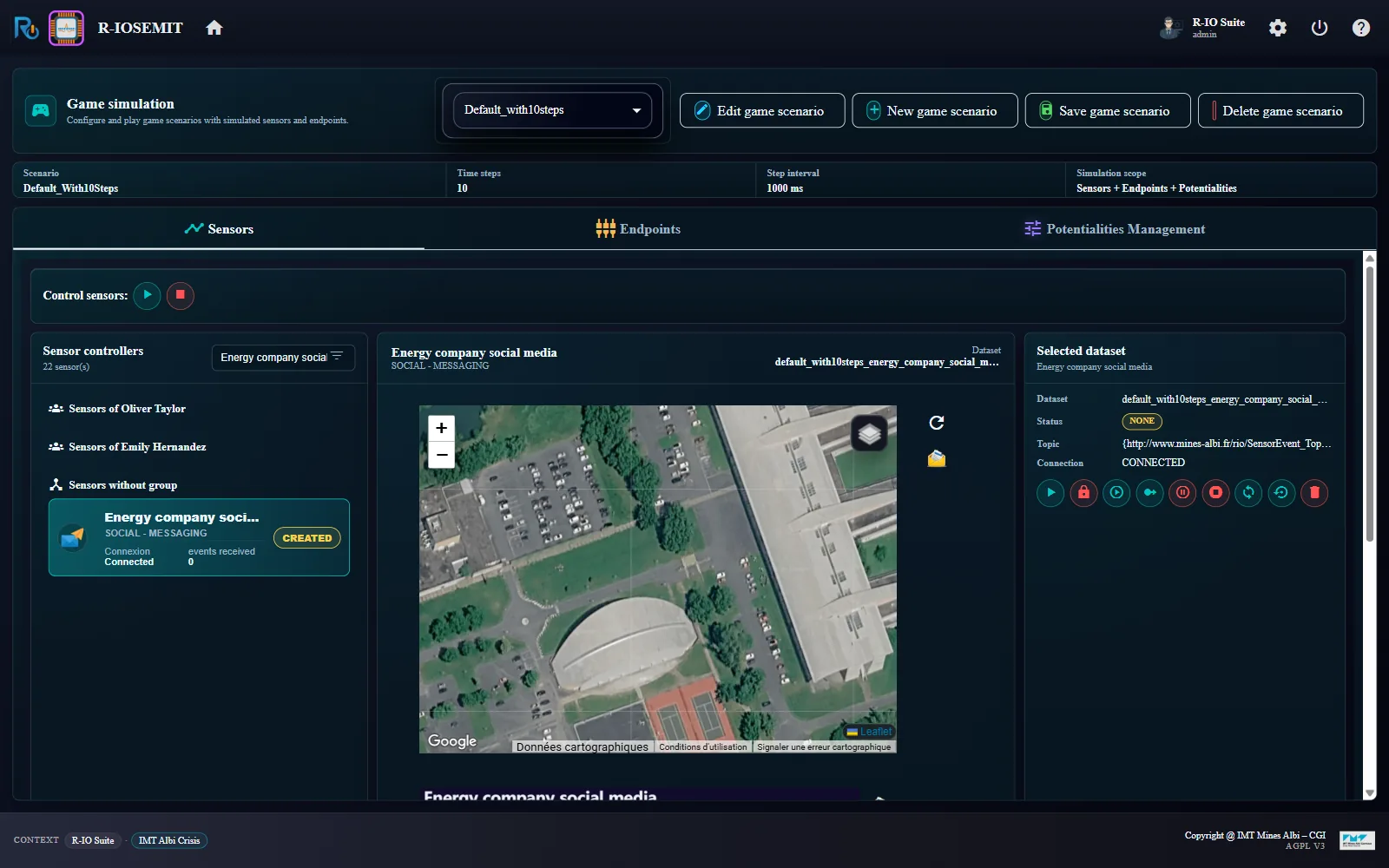

r-iosemit - the Energy company social media controller, a SOCIAL / MESSAGING sensor.
r-iosemit - the Energy company social media controller, a SOCIAL / MESSAGING sensor.

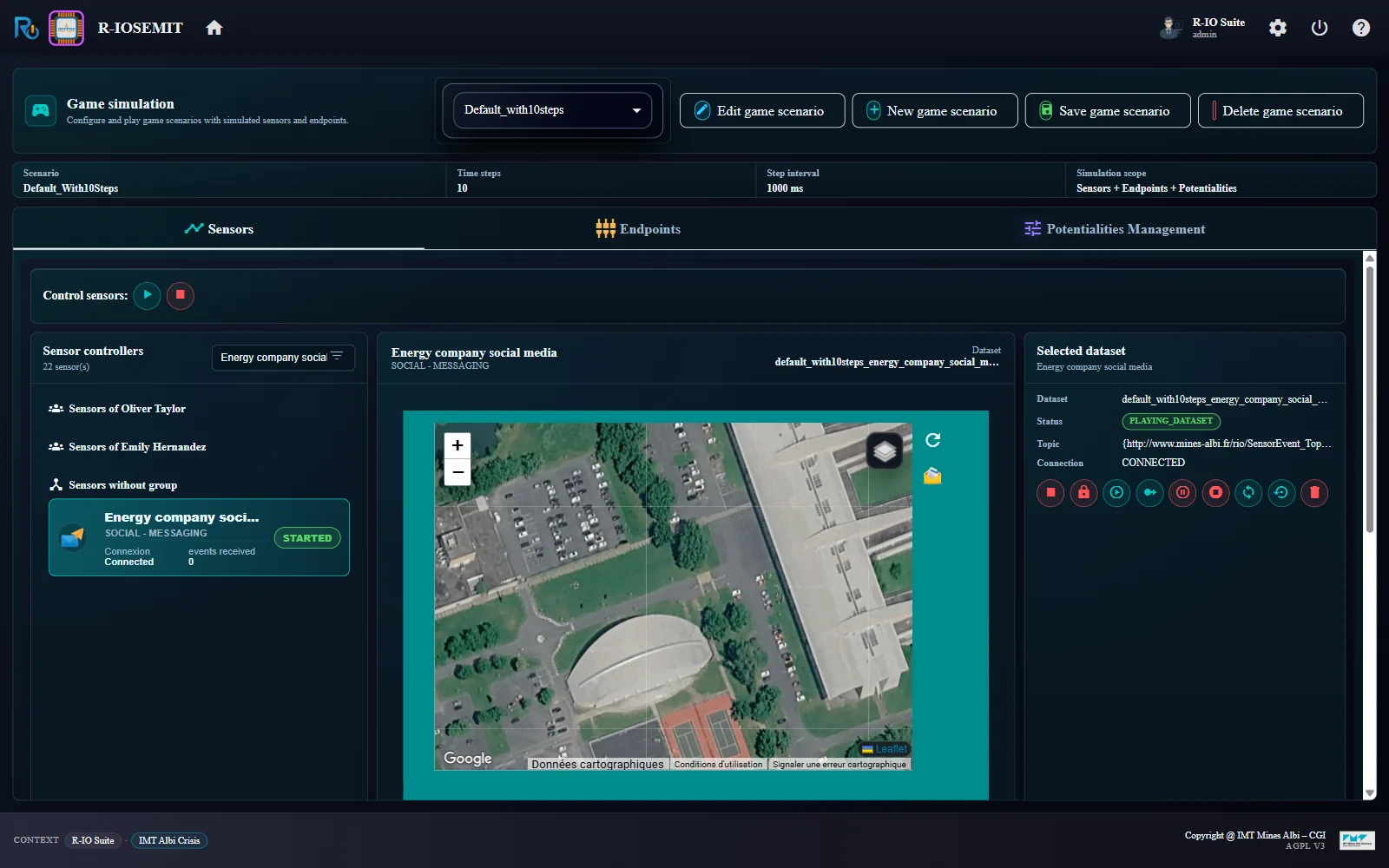

The first dataset entry is the only one carrying a real message; it is the one submitted to the language model.
The first dataset entry is the only one carrying a real message; it is the one submitted to the language model.

ResultThe published message is “Due to high electricity demand, there is a risk of power outages in your area.” The model returns a single problem, of type risk, named Power outages, with a certainty index of 0.95 and an occurrence probability of 0.7.

03 · Step

Read the two detections in r-iota

r-iota separates what it can trust from what it cannot. The two detection mechanisms you have just exercised land in two different counters.

  1. Open r-iota and let the dashboard finish loading (it fetches the field and expected models).
  2. Read the Incident detection panel on the right.

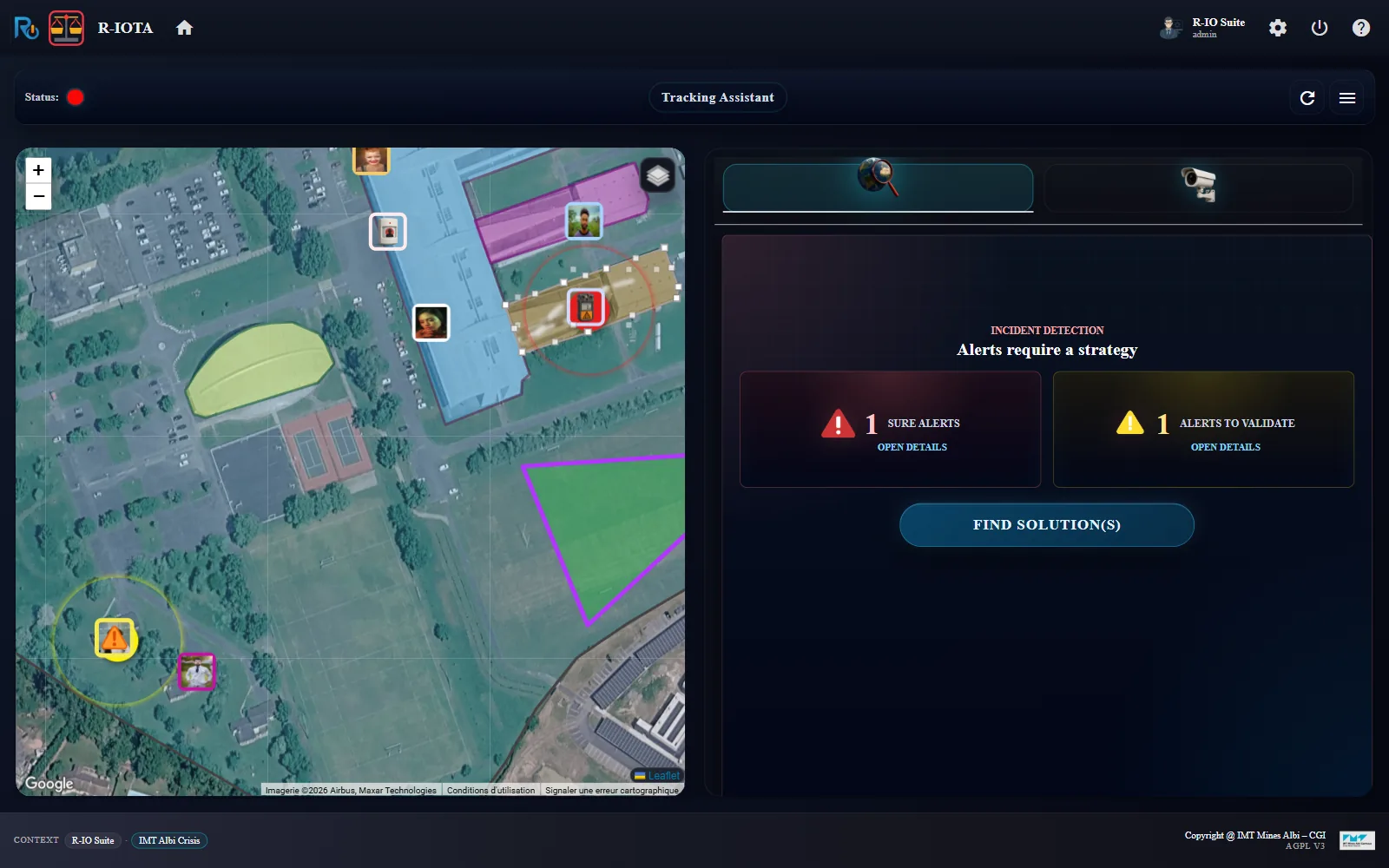

r-iota - one sure alert from the CEP rule, one alert awaiting validation from the ML inference.
r-iota - one sure alert from the CEP rule, one alert awaiting validation from the ML inference.

Result1 SURE ALERTS - the CEP gas alert, trusted on the spot. 1 ALERTS TO VALIDATE - the risk inferred by the language model. The status dot at the top left is red: problems are known and nothing takes care of them yet.

04 · Step

Validate the inferred risk

Validating turns an inference into a fact of the model. It also attaches the detected risk to the reference risk it resembles, through a core:Near edge - which is how the deduction later finds the corrective procedures already modelled for that family of risk.

  1. Click OPEN DETAILS under ALERTS TO VALIDATE.
  2. Read the row: the name found by the model, its type, the objective that treats, prevents or enables it, the nearest reference instance and the sentence that justifies the detection.
  3. Select Validate in the Actions column.
  4. Click Save.

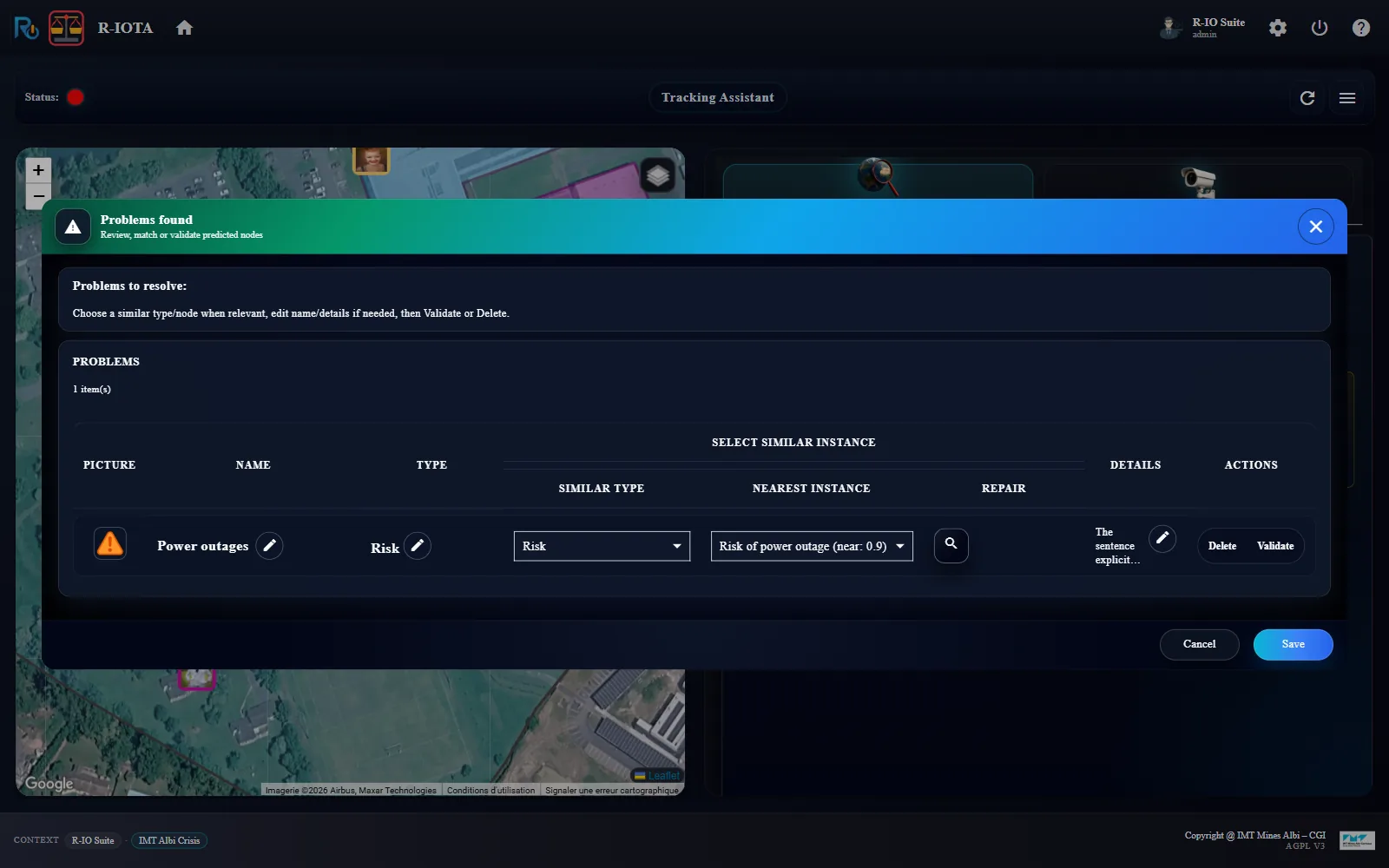

The Problems found dialog: the inferred risk, its type, the nearest reference instance and the model's justification.
The Problems found dialog: the inferred risk, its type, the nearest reference instance and the model's justification.

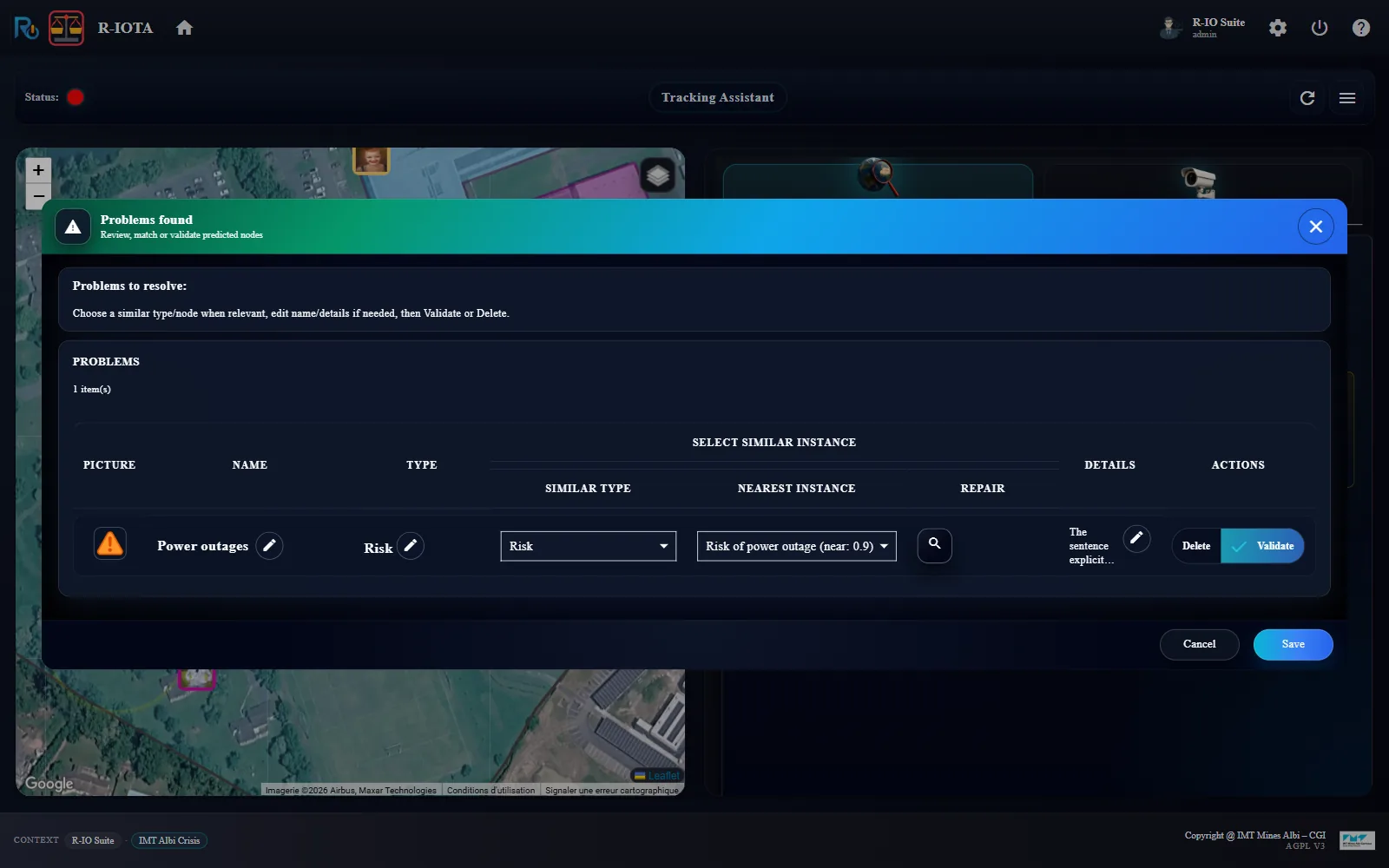

Validate is selected for the detected risk; Delete would discard it instead.
Validate is selected for the detected risk; Delete would discard it instead.

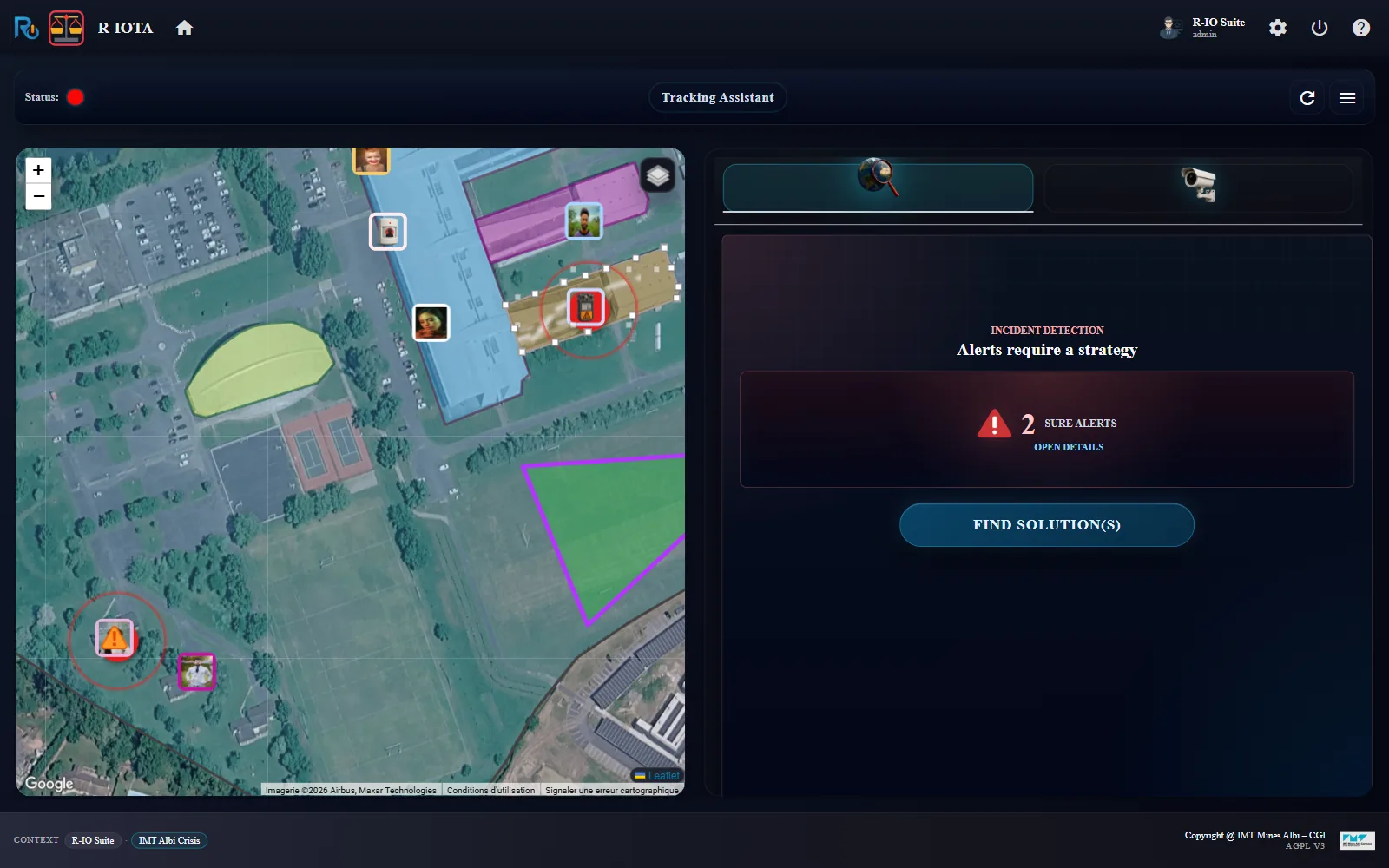

After saving, both detections are sure alerts and the deduction can be launched.
After saving, both detections are sure alerts and the deduction can be launched.

ResultThe risk becomes an instance of the model, linked to the reference risk Risk of power outage. The panel now shows 2 SURE ALERTS and no alert left to validate.

05 · Step

Deduce, deploy and supervise a solution

The deduction builds a collaborative process that satisfies the objectives raised by the two alerts, assigns actors and resources to each task, then deploys it and starts supervising it.

  1. Click FIND SOLUTION(S).
  2. Keep the preselected Drools - Crisis Satisfaction Strategy; it is the one matching the project domain.
  3. Click Find.
  4. Wait: search, deployment and the start of supervision take one to three minutes on this use case.

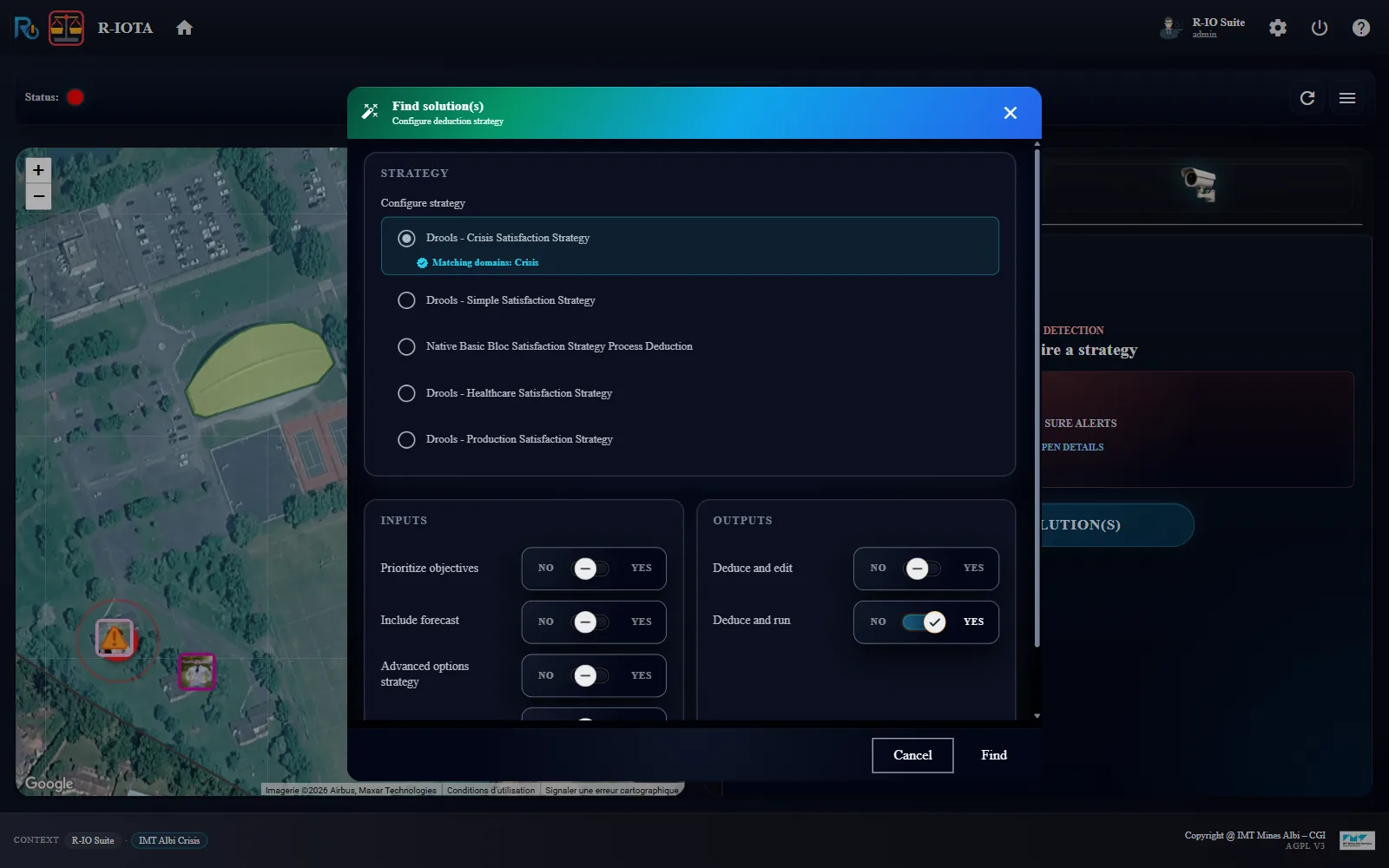

The deduction dialog: the Crisis strategy is preselected because it matches the project domain.
The deduction dialog: the Crisis strategy is preselected because it matches the project domain.

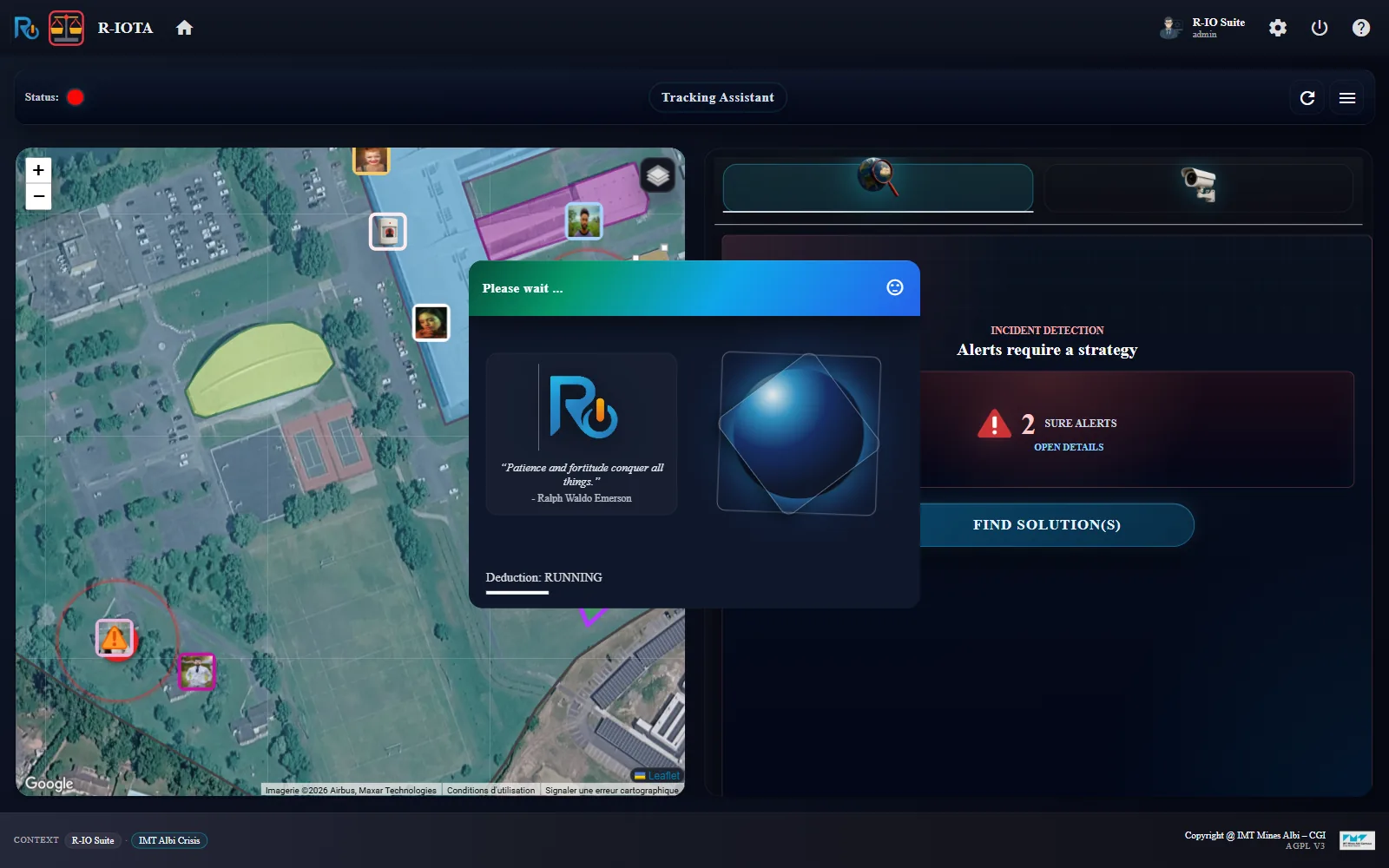

The campaign runs in the background; r-iota reports its progress.
The campaign runs in the background; r-iota reports its progress.

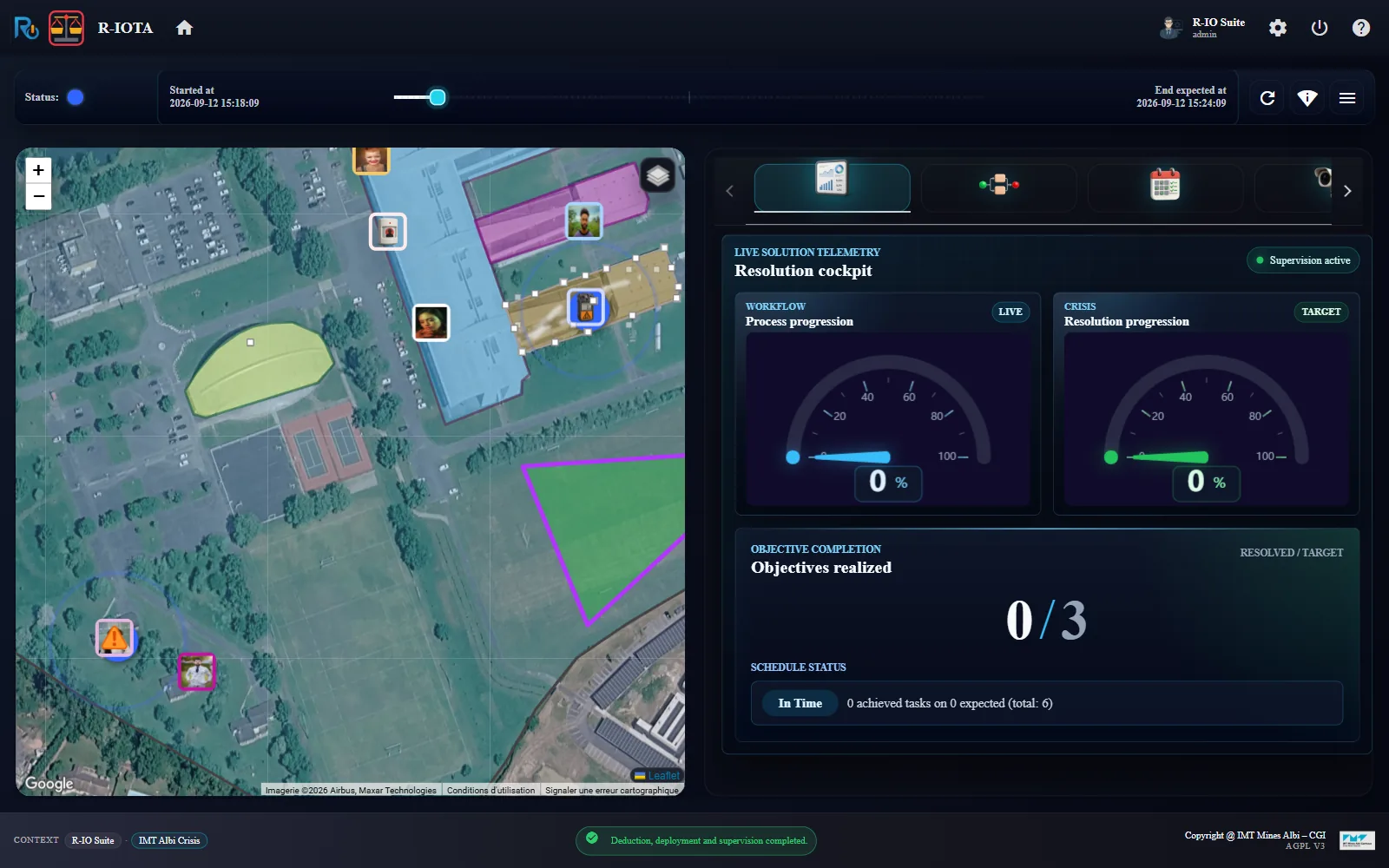

Solution deployed and supervised: the cockpit switches to live telemetry and the status dot turns blue.
Solution deployed and supervised: the cockpit switches to live telemetry and the status dot turns blue.

ResultA solution is found, deployed and supervised. The header shows the supervision start and expected end, and the banner confirms Deduction, deployment and supervision completed.

06 · Step

Read the deployed process before anything happens

This is the key screen of the scenario. The corrective procedure is already deployed, side by side with the nominal flow, but it is not running. It hangs off the nominal sub-task through an Event_Flow edge - a non-interrupting link that fires on its own when its condition becomes true.

  1. In the right-hand panel, switch to the Execution graph tab (the second icon).
  2. Identify the three parts: Start → Nominal SubTask → End, and the corrective sub-process branching off.

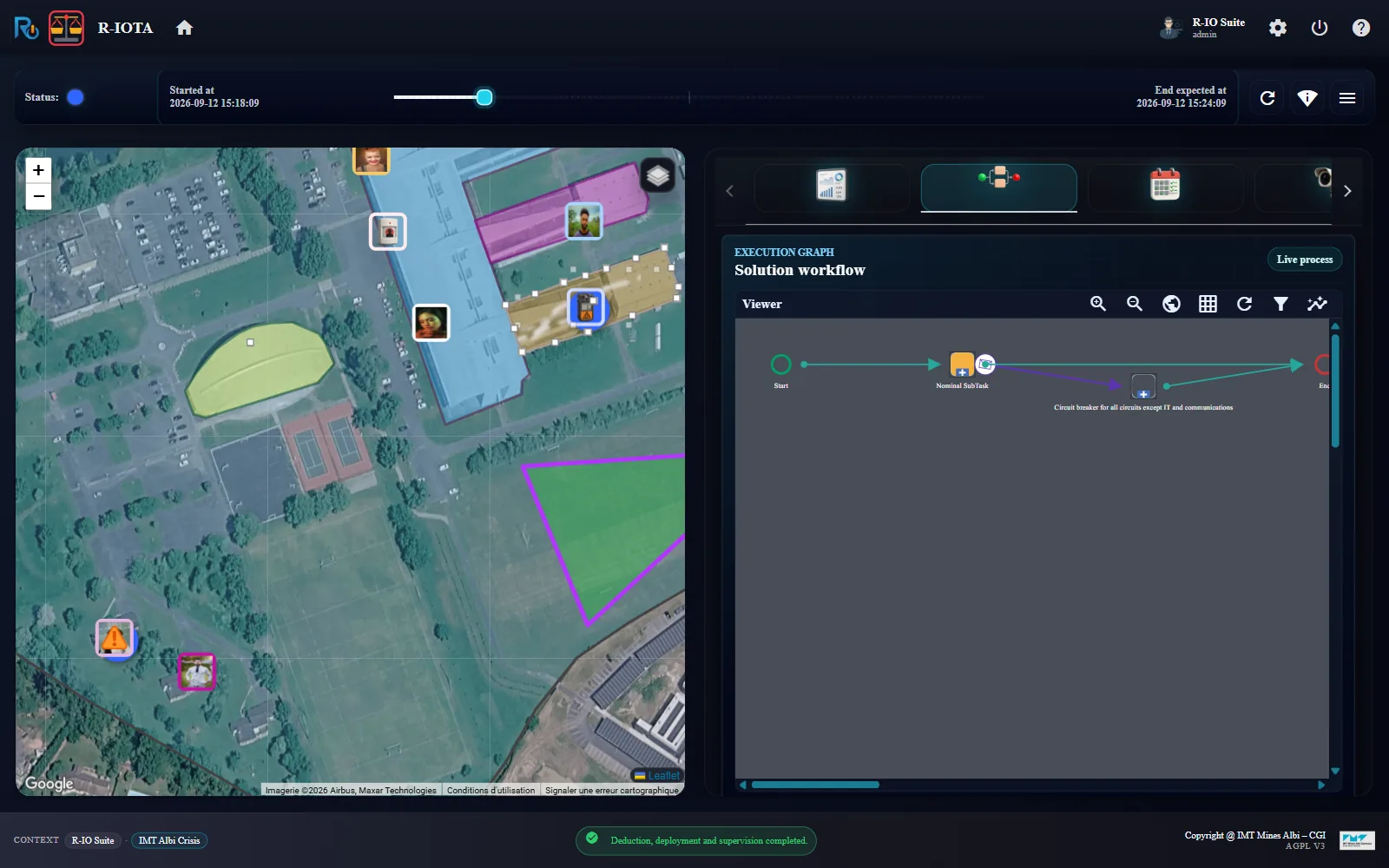

The deployed process: the nominal sub-task is running (orange); the corrective sub-process is attached by an Event_Flow and stays neutral.
The deployed process: the nominal sub-task is running (orange); the corrective sub-process is attached by an Event_Flow and stays neutral.

ResultNominal SubTask is orange, meaning in progress. Circuit breaker for all circuits except IT and communications - the corrective - is still neutral: its Event_Flow condition is evaluated on every poll and is false, because the actuality it watches does not exist yet.

07 · Step

Make the emerging risk occur

A risk that stays a risk changes nothing. To exercise the corrective procedure you make the risk actually happen, by raising its probability to certainty. The platform then activates the actuality that this potentiality generates.

  1. Go back to r-iosemit and open the Potentialities Management tab.
  2. Click refresh if the list is empty: it only shows the emerging and intrinsic potentialities currently present in the model.
  3. Find Power outages - the risk you validated, shown as EMERGING at 70%.
  4. Drag the probability slider all the way to 1 (100%) and release it to commit.

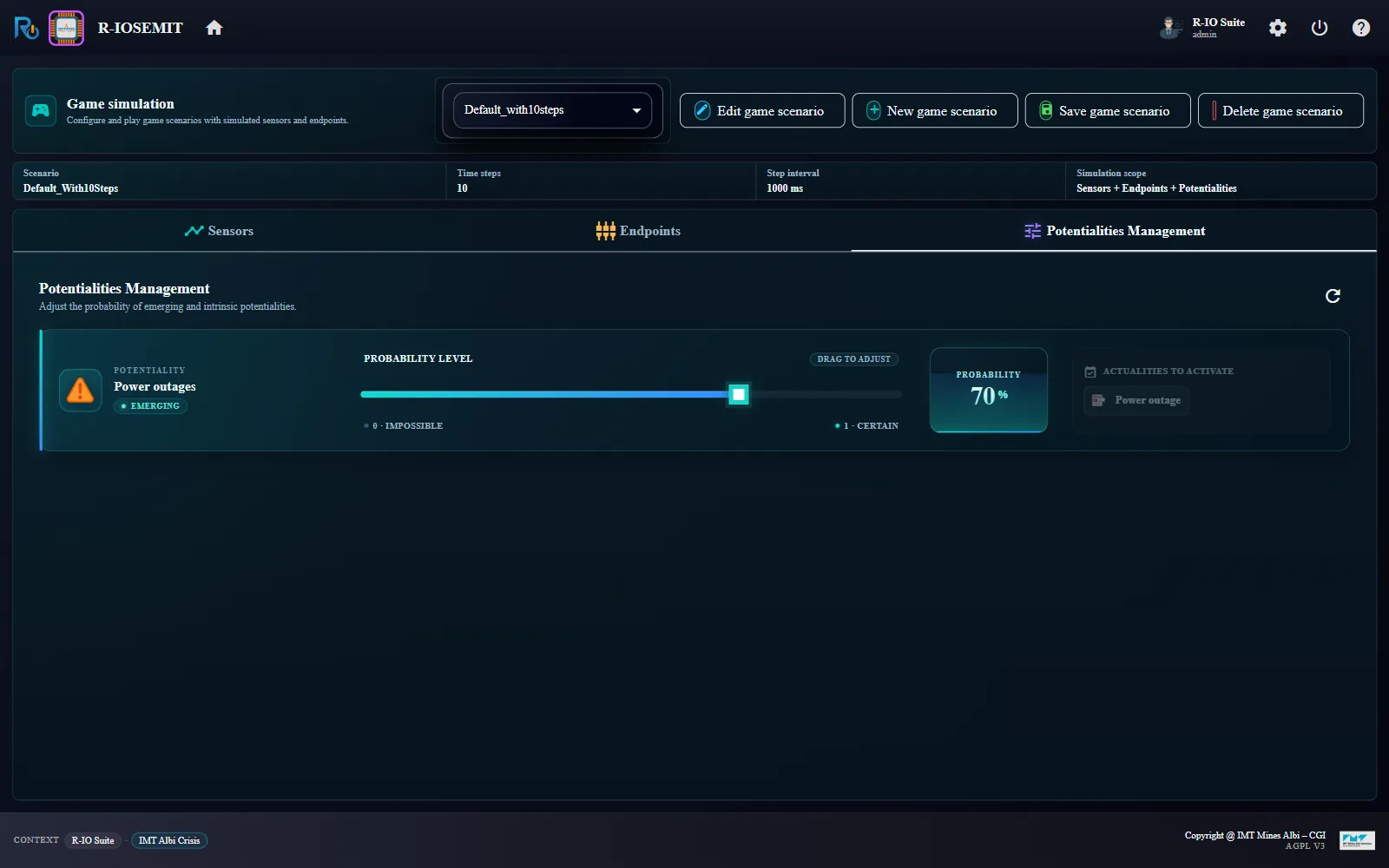

r-iosemit - the emerging potentiality and the actualities it would activate, at its detected probability of 70%.
r-iosemit - the emerging potentiality and the actualities it would activate, at its detected probability of 70%.

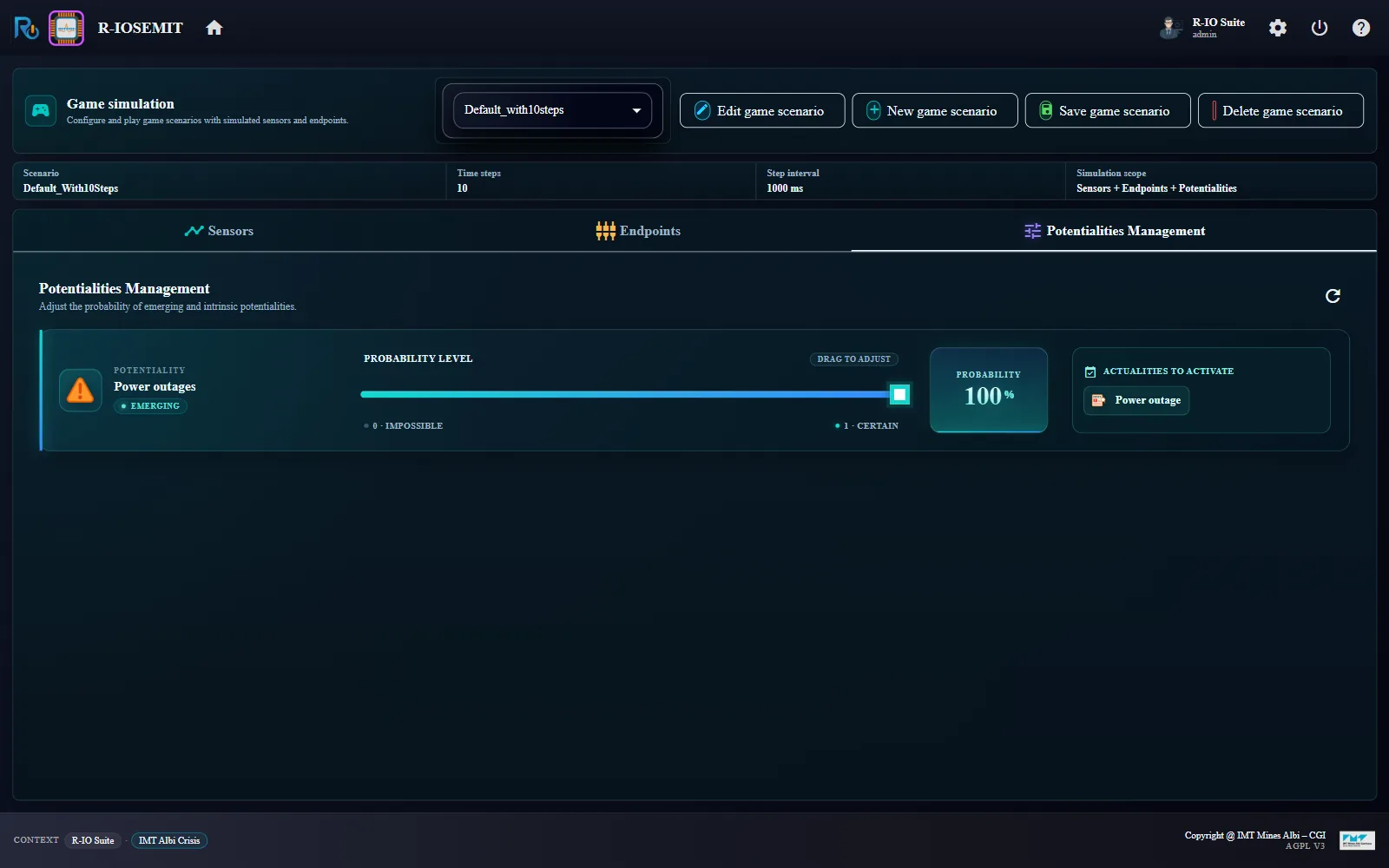

Probability raised to 100%: the risk is now certain and its actuality is activated.
Probability raised to 100%: the risk is now certain and its actuality is activated.

ResultThe actuality Power outage becomes active and inherits the geolocation of the impacted asset. In the graph it is attached to the risk that generated it by a Generated_By edge.

08 · Step

Watch the corrective procedure start by itself

Nothing more is clicked here. The workflow engine polls the Event_Flow condition; as soon as the actuality exists, is active and was generated by that particular risk, the corrective sub-process is launched in parallel - the nominal flow is not interrupted.

  1. Go back to r-iota, on the Execution graph tab.
  2. Watch the corrective sub-process change colour, without reloading the page.
  3. Switch to the Dashboard tab to see the map.

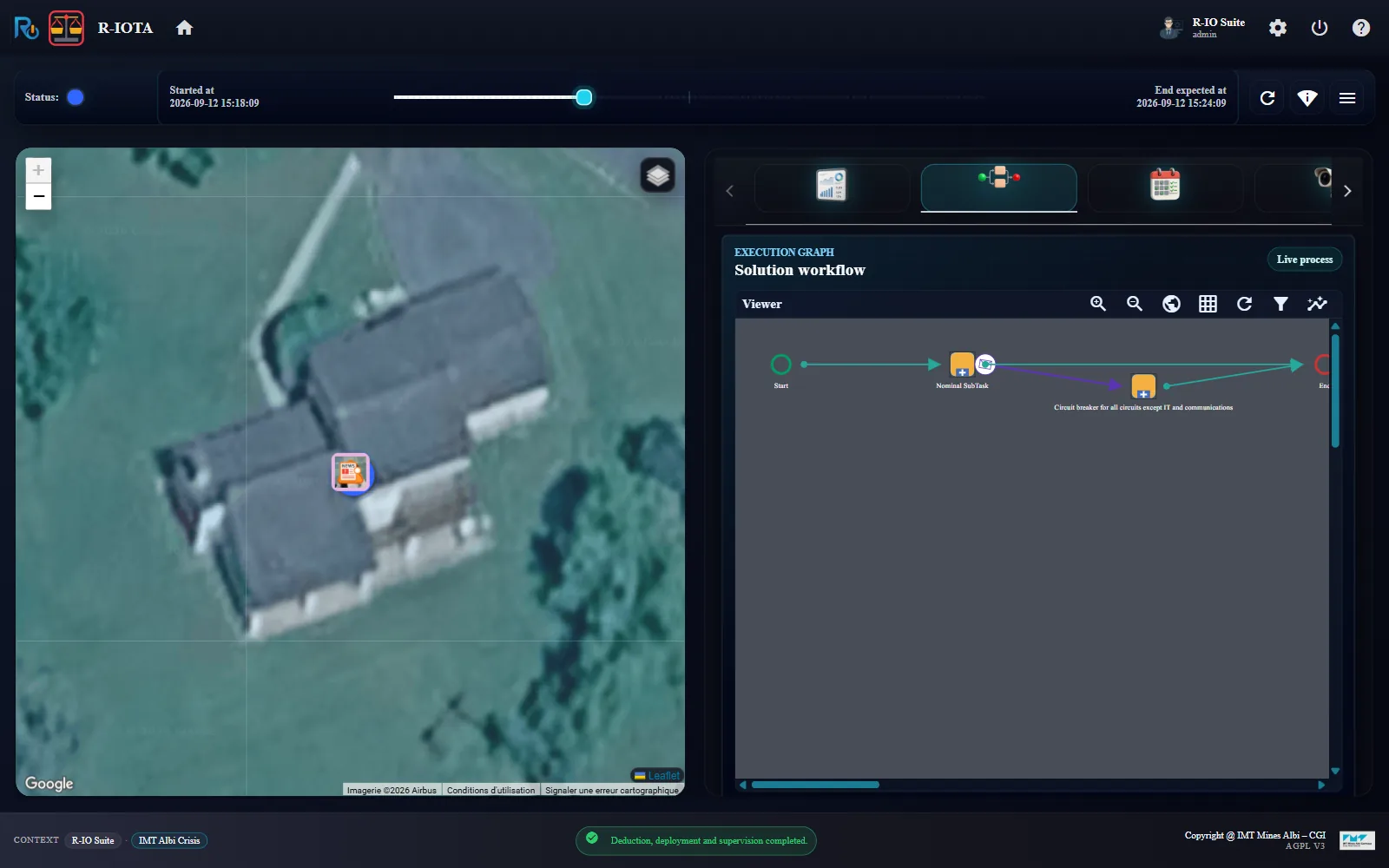

The corrective sub-process has turned orange: its Event_Flow fired and it is now running.
The corrective sub-process has turned orange: its Event_Flow fired and it is now running.

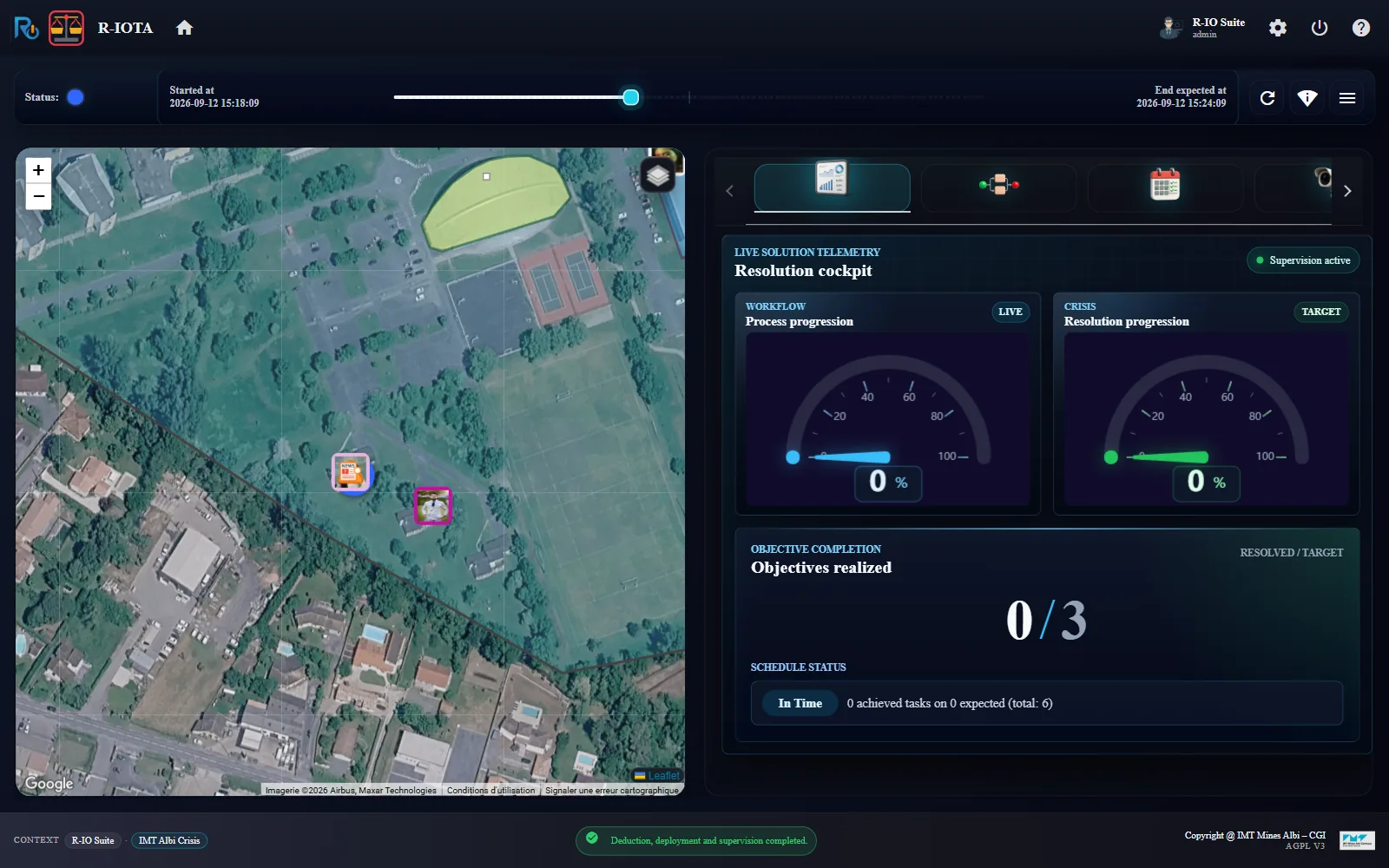

Both problems are taken into account: blue pulsars on the map and a blue status dot.
Both problems are taken into account: blue pulsars on the map and a blue status dot.

ResultCircuit breaker for all circuits except IT and communications turns orange: it is running. On the map, the two problems now carry blue pulsars and the status dot is blue - every detected problem is taken into account by the deployed solution.

09 · Step

Find the work in the responders' to-do list

The corrective procedure is not only a drawing in a graph: its tasks are assigned to actors and land in their to-do list, where they are planned, started and completed.

  1. Open r-ioga and click the checklist icon in the toolbar to open the To Do List.
  2. Switch the calendar to the list view to read every task at once.

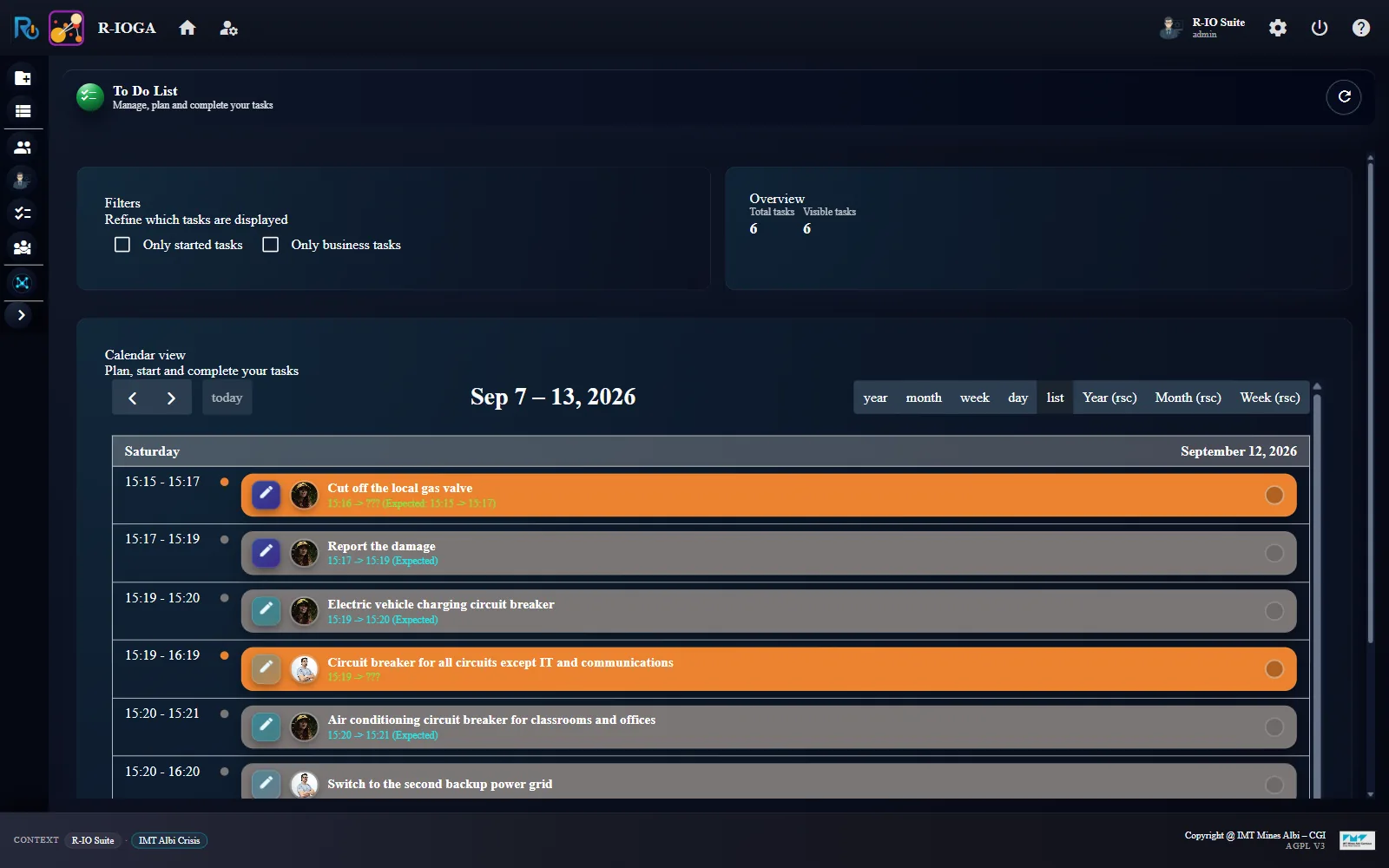

r-ioga - the deployed human tasks, nominal and corrective, on the shared timeline.
r-ioga - the deployed human tasks, nominal and corrective, on the shared timeline.

ResultThe tasks of both flows appear side by side - Cut off the local gas valve and Report the damage for the gas alert, Electric vehicle charging circuit breaker and its siblings for the corrective procedure - each with its planned window and its actual progress.

In depth

What actually fired it

The corrective is wired to the nominal flow by an Event_Flow edge whose condition is generated by the planner. It is written in the 2L language and evaluated on every poll of the workflow engine:

Node triggerActuality = findNodeInstance("Actuality", "Power outage");
boolean triggered = triggerActuality.isActive() && triggerActuality.Generated_By("Power outages") != null;
triggered;

The condition is deliberately qualified by the risk: an actuality name alone is not discriminating, because the same Power outage is described both by the reference model and by the risk the detection actually found. Requiring the actuality to be Generated_By that precise risk is what makes the corrective fire for this detection and not for a namesake.
